产品特性

最快0.5ms采样速度，0.1%F.S.线性精度: 01

铝铸外壳，外观紧凑、轻巧: 02

配置OLED显示屏，薄膜按键，操作简单便利: 03

支持RS-485输出、0~5V模拟电压输出、4~20mA模拟电流输出: 04

紧凑、轻巧的外观设计

采用铝铸外壳，追求机身小型化的同时，保证坚固耐用的传感器结构。

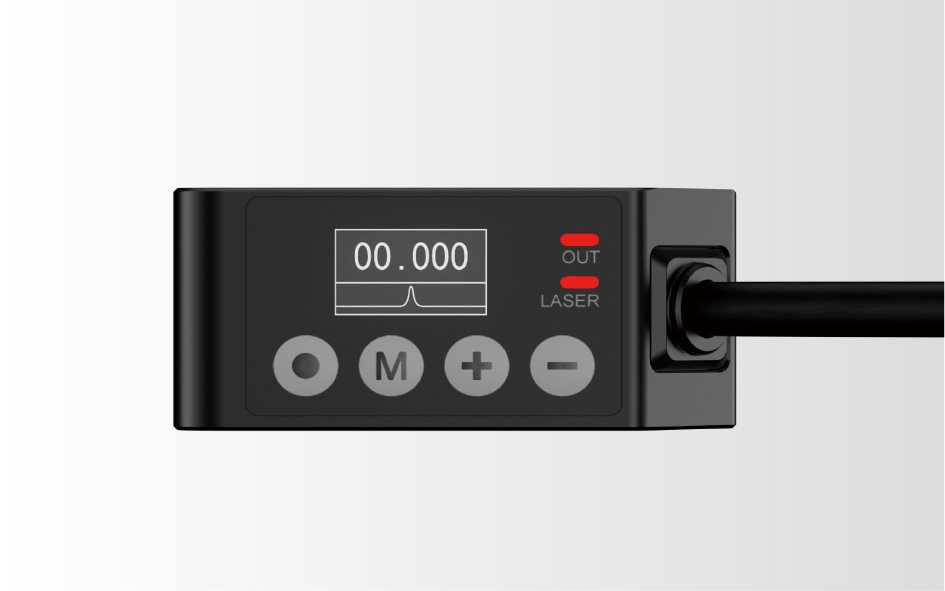

便捷的交互界面

配置OLED显示屏，保证各个方向的清晰视角，薄膜按键，操作简单便利，防护性能更稳定。

检测范围多种多样

从25mm到600mm的测量范围，覆盖了广泛的应用场景，可以满足不同行业、不同领域的需求。

配备便捷功能

支持RS-485输出、0~5V模拟电压输出、4~20mA模拟电流输出，支持峰值保持、谷值保持、触发上传、激光开关等多种外部输入功能。

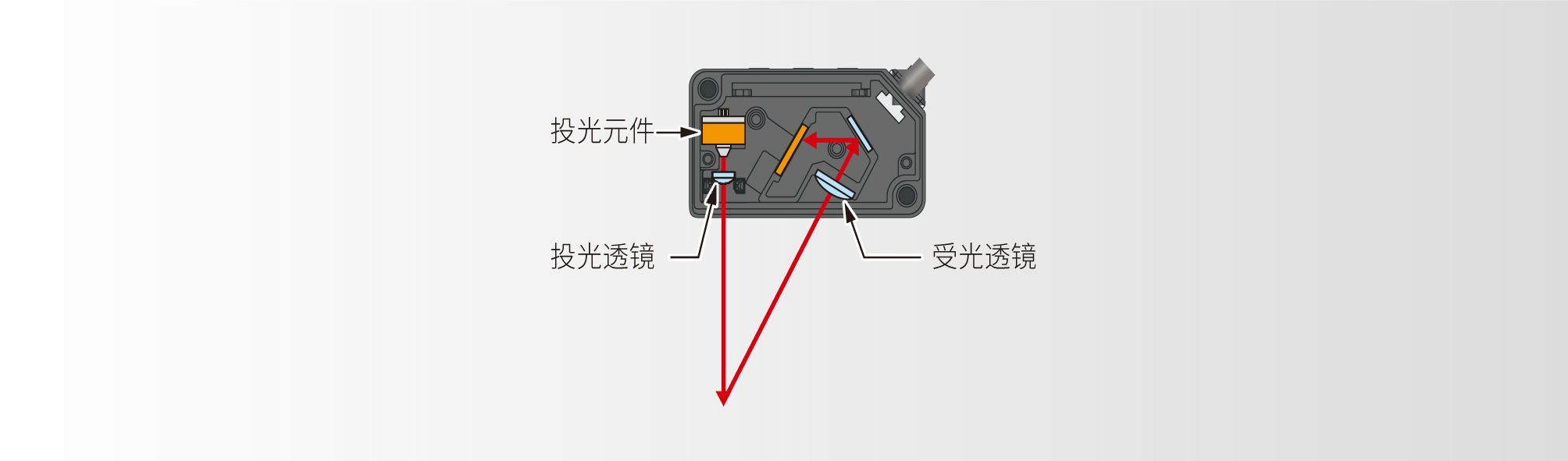

全新高精密光学结构

全新光学系统在实现缩小传感器尺寸的同时，保障出色的测量精度。内置反射镜光学系统提供卓越的测量体验，即使在小型装置中也可以保持高水准的精度。

型号	开关量输出型	PDL-030	PDL-050	PDL-100	PDL-200	PDL-400
	模拟量输出型	PDL-030-A	PDL-050-A	PDL-100-A	PDL-200-A	PDL-400-A
	RS485输出型	PDL-030-485	PDL-050-485	PDL-100-485	PDL-200-485	PDL-400-485
测量中心距离		30mm	50mm	100mm	200mm	400mm
测量范围		±5mm	±15mm	±35mm	±80mm	±200mm
重复精度		10μm	30μm	70μm	200μm	300μm (测量距离 200mm ~ 400m) 800μm （测量距离 400mm ~ 600mm）
线性精度		±0.1% F.S. ( F.S.=10mm )	±0.1% F.S. ( F.S.=30mm )	±0.1% F.S. ( F.S.=70mm )	±0.2% F.S. ( F.S.=160mm )	±0.2% F.S. ( F.S.=400mm )
光源		红色半导体激光；最大输出: 1mW、发光波峰波长: 655nm
响应时间		0.5/1/2/4/8/16 ms
激光等级		2类( Class2 )
开关量输出		NPN 开路集电极 / PNP 开路集电极切换方式，Max100mA / DC 30V，残留电压1.8V （仅限开关量输出类型支持）
外部输入功能		触发上传
模拟输出	电流	输出4-20mA，容许负载电阻300Ω以下（仅限模拟量输出类型支持）
	电压	0-5V，输出阻抗100Ω（仅限模拟量输出类型支持）
RS-485通信		半双工（仅限RS-485输出类型支持）
电源电压		12V~ 24V DC±10%，( 脉动P-P 10%以下）
消耗电流		100mA以下
保护电路		逆反接保护、过流保护、短路保护
耐环境性	防护等级	IP67（ IEC ）
	使用环境温度	-10℃~+50℃(注意不可结露、结冰)，存储时：-20℃~ +60℃
	使用环境湿度	35%RH~85%RH，存储时：35%RH~85%RH
	耐环境光	白炽灯：受光面照度3000lx以下
	耐振动	频率10Hz~55Hz，双振幅1.5mm，X、Y、Z各方向2小时
	耐冲击	加速度500m/s² ( 约50g )， X、Y、Z各方向3次
材质		压铸铝
