产品特性
超高颜色检测精度
- 可接收可见光所有波长范围
- 01
- 即使细微颜色差异，也可轻松检出
- 02
- 检测距离30~500mm可选
- 03
- 响应时间最高可达200μs
- 04

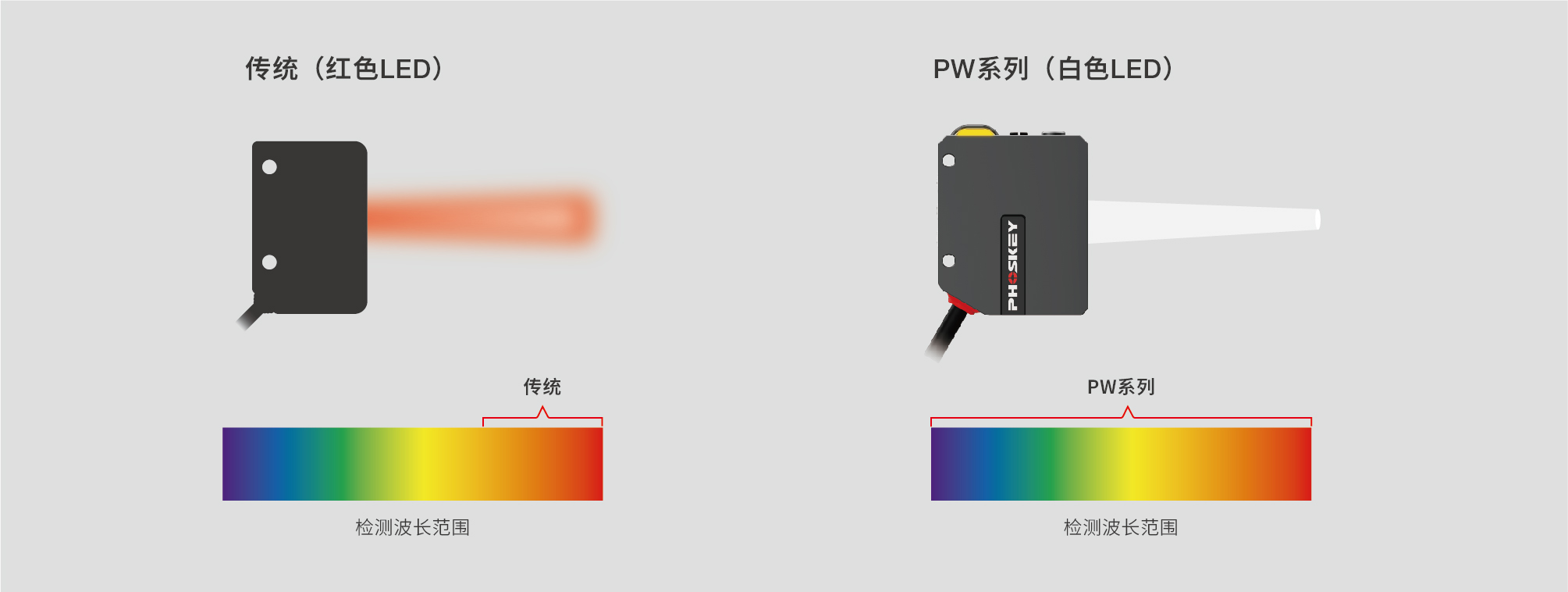

稳定检测工件外观的颜色差异
传统红色LED光电传感器只能检测光的强度差异，只能接收红色波长范围的光。PW系列采用白色LED光源，可接收可见光的所有波长范围，可以根据检测物的外观颜色进行检测，从而可以精准检测细微的颜色差异。
超高颜色检测精度
PW系列具备超高的颜色检测精度和稳定性，不受环境条件的改变而影响检测结果，“白色光点”即使在检测物发生倾斜或距离产生变化时，仍可稳定地检测出检测物外观颜色的差异。
|
类型
|
标准型
|
小光点型 | |||
|
型号
|
PW-D70 | PW-D150 | PW-D500 | PW-D70S | |
|
检测距离
|
30 至 70 mm | 70 至 150 mm | 150 至 500 mm | 30 至 70 mm | |
| 最小光点直径 | 50mm 时，约 Φ7mm | 100mm 时，约 Φ4.5mm | 250mm 时，约 Φ11mm 500mm 时，约 Φ20mm |
50mm 时，约 Φ2 mm | |
| 响应时间 | 200µs / 1ms / 5ms / 10ms / 20ms / 100ms / 500ms | ||||
| 光源 | 白色 LED | ||||
| 降低相互干扰功能 | 不同频率设定最多 2 台 | ||||
| 定时器 | OFF / ON- 延时 / OFF- 延时 / 单次延迟 | ||||
| 电源 | 电源电压 | 12 ~ 24V DC ±10% 脉动 P-P 10%以下 | |||
| 消耗电流 | 24V DC 时 60mA 以下（负载除外），12V DC 时 110mA 以下（负载除外） | ||||
|

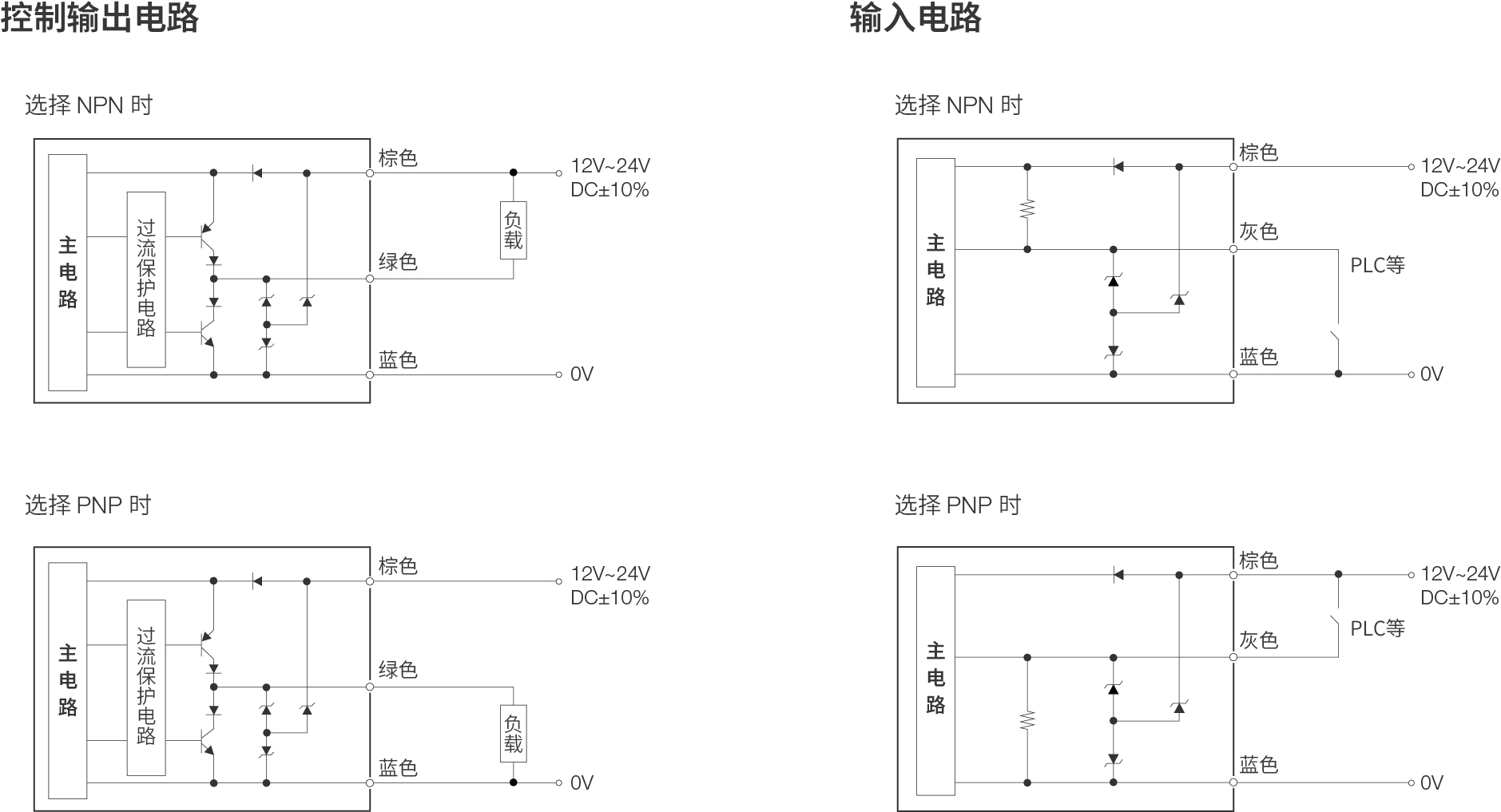

I/O
|
控制输出 | NPN 集电极开路 / PNP 集电极开路 切换方式 30V DC 以下，50mA 以下，剩余电压 2V 以下 NO / NC 切换方式 |
|||
| 外部输入 | 灵敏度设定 / 投光停止 切换方式 短路电流 NPN：1mA 以下 / PNP：2mA 以下 |
||||
| 保护电路 | 电源逆接保护、电源电涌保护、输出过电流保护、输出电涌保护、输出逆接保护 | ||||
|
耐环
境性 |
防护等级
|
IP67（ IEC60529 ） | |||
|
使用环境温度
|
-20~+50°C（无冻结） | ||||
|
使用环境湿度
|
35~85%RH（无凝结） | ||||
|
耐环境光
|
白炽灯：10000 lux 以下 阳光：20000 lux 以下 | ||||
|
耐电压
|
AC1000V 1分钟 所有电源连接端子与外壳之间
|
||||
|
耐振动
|
10~55 Hz 双向振幅 1.5 mm X、Y、Z 方向各 2 个小时 | ||||
|
耐冲击
|
1000 m/s² X、Y、Z 方向各 6 次 | ||||
|
材质
|
外壳：锌铸件 (镀镍-铬) 指示灯盖：PC，按钮：硅胶 镜头盖：玻璃 电缆套管和电缆：PVC 光点调整刻度盘：SUS304 |
||||
