FU系列

通用型光纤线


  • 产品优势
  • 参数规格

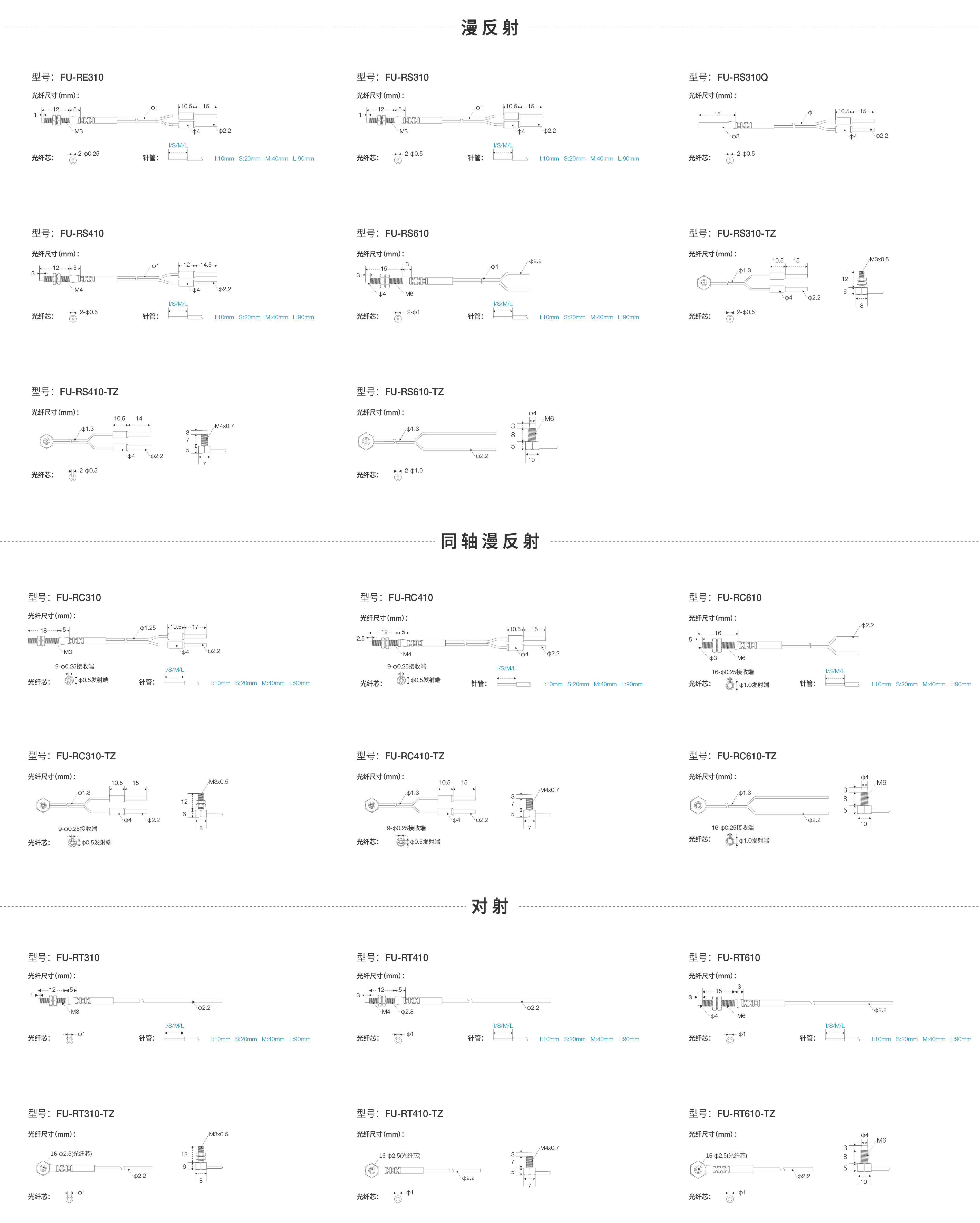

  • 产品尺寸
  • 接线图
产品特性

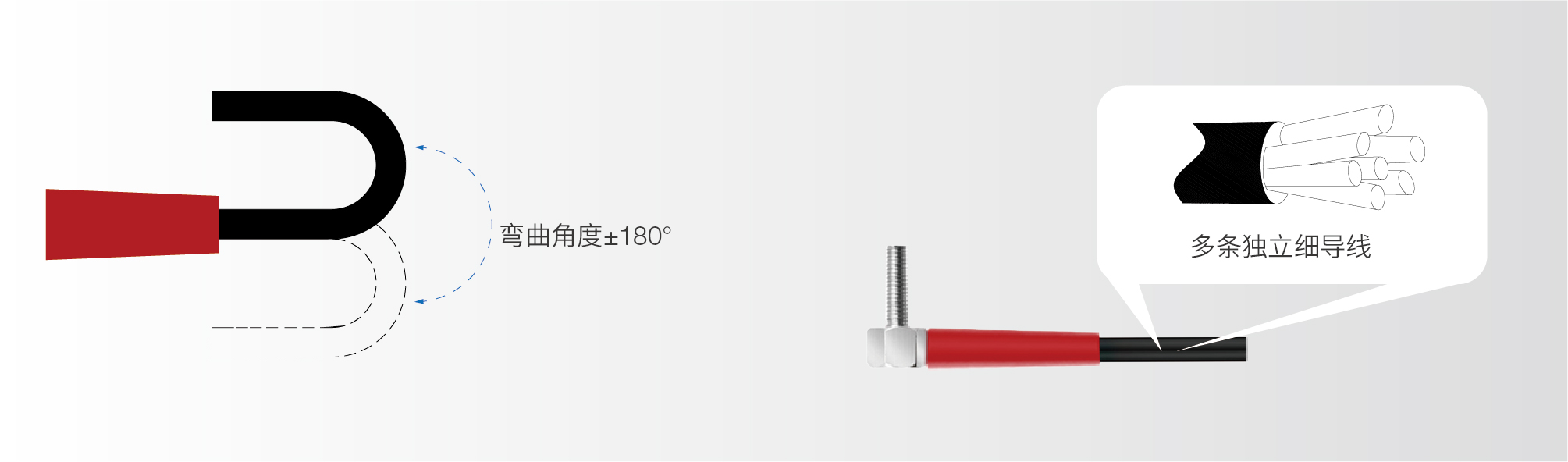

弯曲度强,不易折断

品质卓越:可靠性⾼,稳定性好,耐磨损,抗腐蚀;
透光性好:⾼透塑料光纤内芯,信号传输稳定,损耗低,韧性好不易折断;
结实耐⽤:头部采⽤不锈钢材料,强度⾼,结实耐⽤在潮湿的环境中防腐蚀不⽣锈。

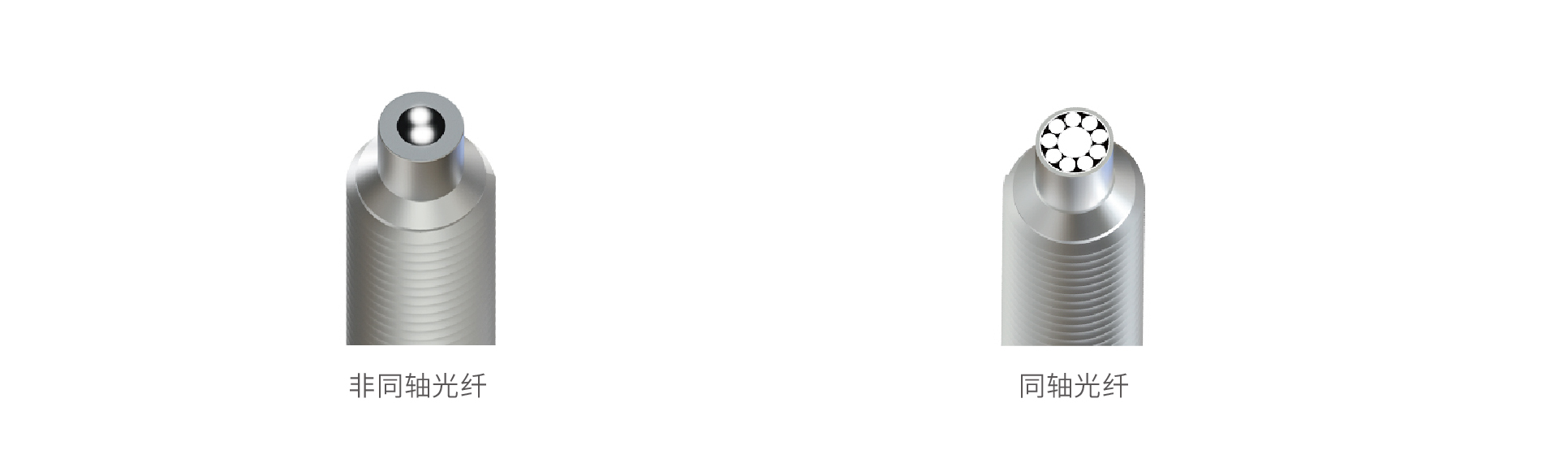

同轴与非同轴光纤的区别

非同轴光纤:2根光纤芯,其中一根是发射光纤,另一根是接收光纤。
同轴光纤:中间为一根发射光纤四周为接收光纤,检测更加精确,四周排列着接收光线的光纤芯,即使检测物从不同的方向进行检测,误差也很小。

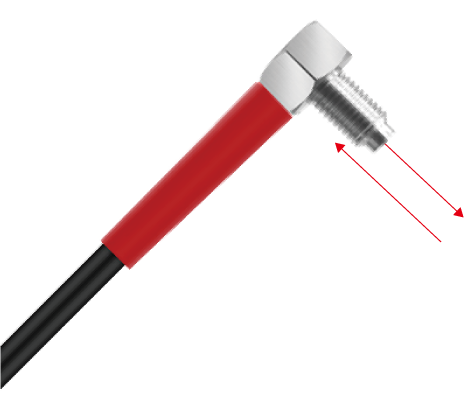

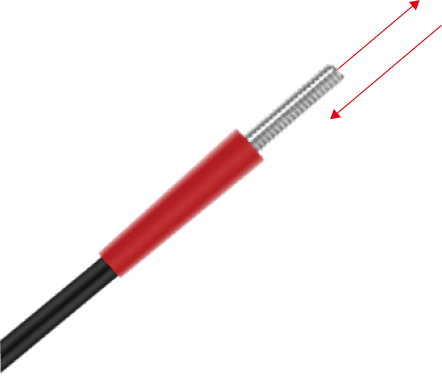

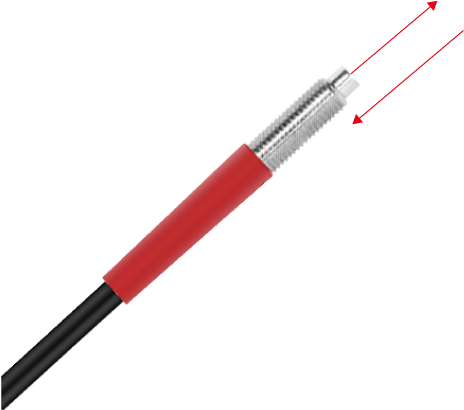

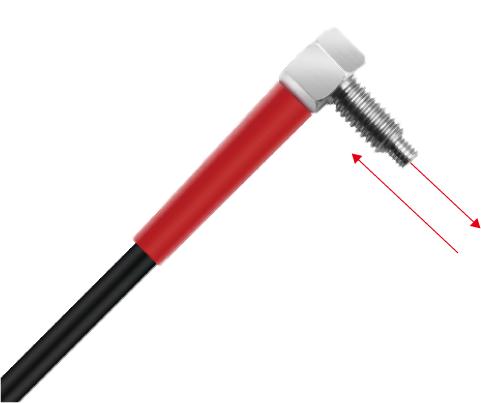

 漫反射
 外观  型号  尺寸  感应距离  可靠感应距离  工作温度  弯曲半径  最小检测物  光纤材质  光纤管材质
 FU-RE310
(超细漫反射)
 M3*18  5-50mm±10%  0-40mm  -25~+70℃  R25mm  塑料  直径0.2mm  不锈钢
 FU-RS310  M3*18  5-80mm±10%  0-64mm  -25~+70℃  R25mm  塑料  直径0.1mm  不锈钢
 FU-RS410  M4*21  10-80mm±10%  0-64mm  -25~+70℃  R25mm  塑料  直径0.1mm  不锈钢
 FU-RS610  M6*23  20-130mm±10%  0-104mm  -25~+70℃  R25mm  塑料  直径0.2mm  铜镀镍
 FU-RS310-TZ  M3*16.5  5-60mm±10%  0-48mm  -25~+70℃  R25mm  塑料  直径0.1mm  不锈钢
 FU-RS410-TZ  M4*15.5  10-60mm±10%  0-48mm  -25~+70℃  R25mm  塑料  直径0.1mm  不锈钢
 FU-RS610-TZ  M6*16.5  20-80mm±10%  0-64mm  -25~+70℃  R25mm  塑料  直径0.1mm  铜镀镍

 同轴漫反射
 外观  型号  尺寸  感应距离  可靠感应距离 中芯光纤尺寸 环绕光纤尺寸  工作温度  弯曲半径  最小检测物  光纤材质  光纤管材质
 FU-RC310  M3*18  100mm±10%  0-80mm 纤芯0.5mm*1条 纤芯0.25*9条  -25~+70℃  R25mm  塑料  直径0.2mm  不锈钢
 FU-RC410  M4*21  100mm±10%  0-80mm 纤芯0.5mm*1条 纤芯0.25*9条  -25~+70℃  R25mm  塑料  直径0.2mm  不锈钢
 FU-RC610  M6*23  100mm±10%  0-96mm 纤芯0.5mm*1条 纤芯0.25*16条  -25~+70℃  R25mm  塑料  直径0.2mm  铜镀镍
 FU-RC310-TZ  M3*16.5  70mm±10%  0-56mm 纤芯0.5mm*1条 纤芯0.25*9条  -25~+70℃  R25mm  塑料  直径0.5mm  不锈钢
 FU-RC410-TZ  M4*15.5  70mm±10%  0-56mm 纤芯0.5mm*1条 纤芯0.25*9条  -25~+70℃  R25mm  塑料  直径0.5mm  不锈钢
 FU-RC610-TZ  M6*16.5  70mm±10%  0-56mm 纤芯0.5mm*1条 纤芯0.25*16条  -25~+70℃  R25mm  塑料  直径0.5mm  铜镀镍

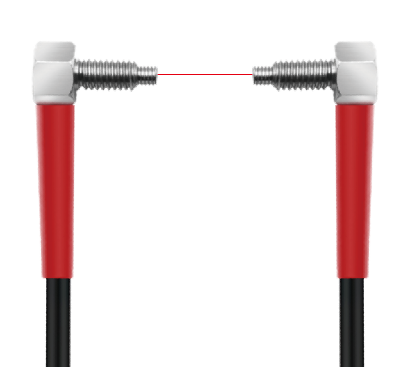

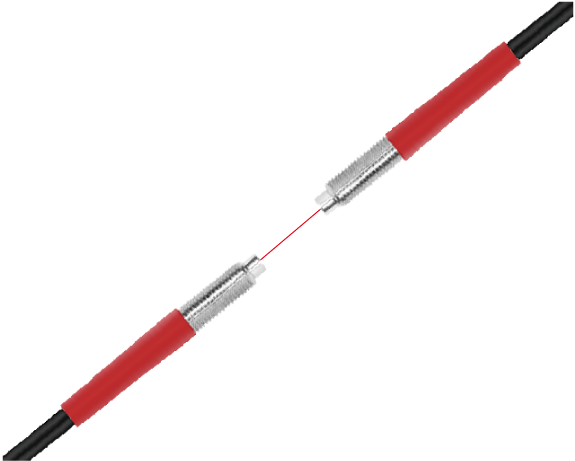

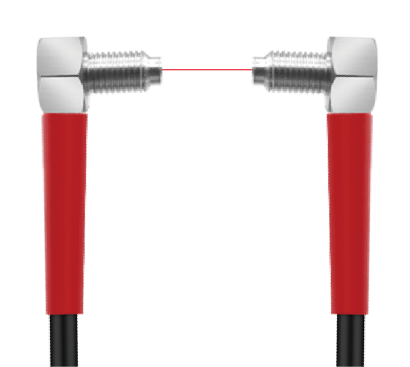

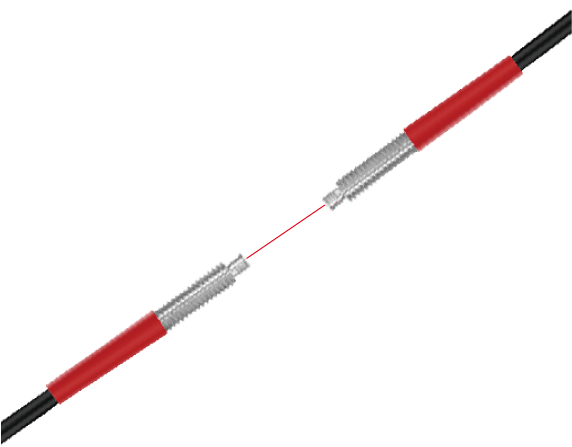

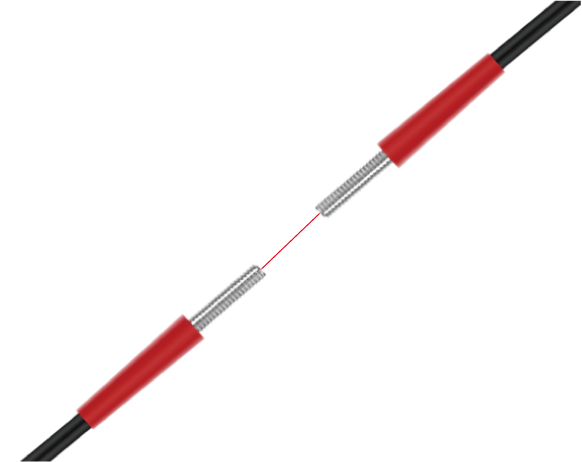

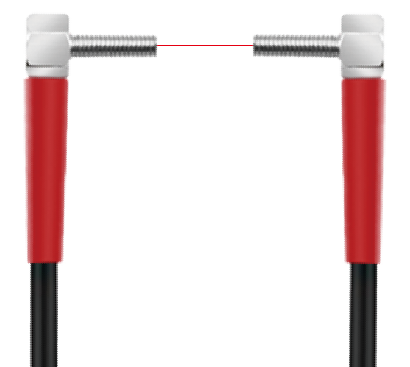

 对射
 外观  型号  尺寸  感应距离  可靠感应距离  工作温度  弯曲半径  最小检测物  光纤材质  光纤管材质
 FU-RT310  M3*18  3000mm±10%  0-2800mm  -25~+70℃  R25mm  塑料  直径0.5mm  不锈钢
 FU-RT410  M4*21  3000mm±10%  0-2800mm  -25~+70℃  R25mm  塑料  直径0.5mm  不锈钢
 FU-RT610  M6*23  3000mm±10%  0-2800mm  -25~+70℃  R25mm  塑料  直径0.5mm  不锈钢
 FU-RT310-TZ  M3*16.5  3000mm±10%  0-2800mm  -25~+70℃  R25mm  塑料  直径0.5mm  不锈钢
 FU-RT410-TZ  M4*15.5  3000mm±10%  0-2800mm  -25~+70℃  R25mm  塑料  直径0.5mm  不锈钢
 FU-RT610-TZ  M6*16.5  3000mm±10%  0-2800mm  -25~+70℃  R25mm  塑料  直径0.5mm  铜镀镍
