产品特性
最高49KHz 超高速采样
大口径检测镜头
- X轴 4096 点/轮廓，超高精度测量
- 01
- 49KHz 超高采样速度，重复精度最高0.1μm
- 02
- 自研Phoskey Vision算法平台，支持2D/3D检测
- 03
- 支持原生单帧 HDR 和多帧HDR
- 04

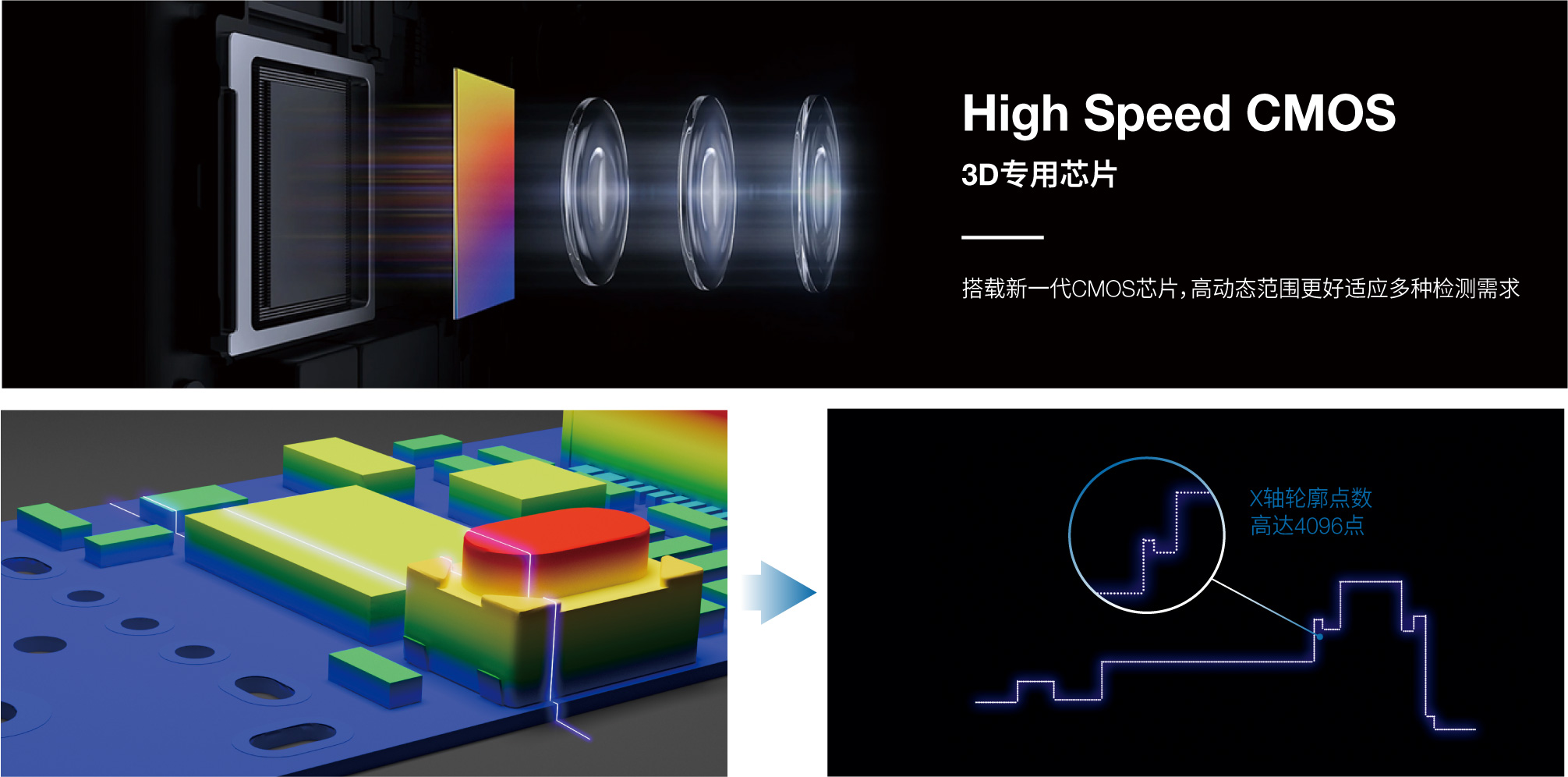

专业光学系统，超高精度测量，轮廓点数高达 4096 个点
采用自主研发的高性能激光器及光学系统，搭载3D专用的High Speed CMOS，具备高动态范围及超高灵敏度，X轴轮廓点数高达 4096 个点，轻松实现高速检测，重复精度最高可达 0.1μm。
最高49KHz 超高速采样
搭载高性能FPGA及IC专用处理芯片，采样速度最高可达49000轮廓/秒。

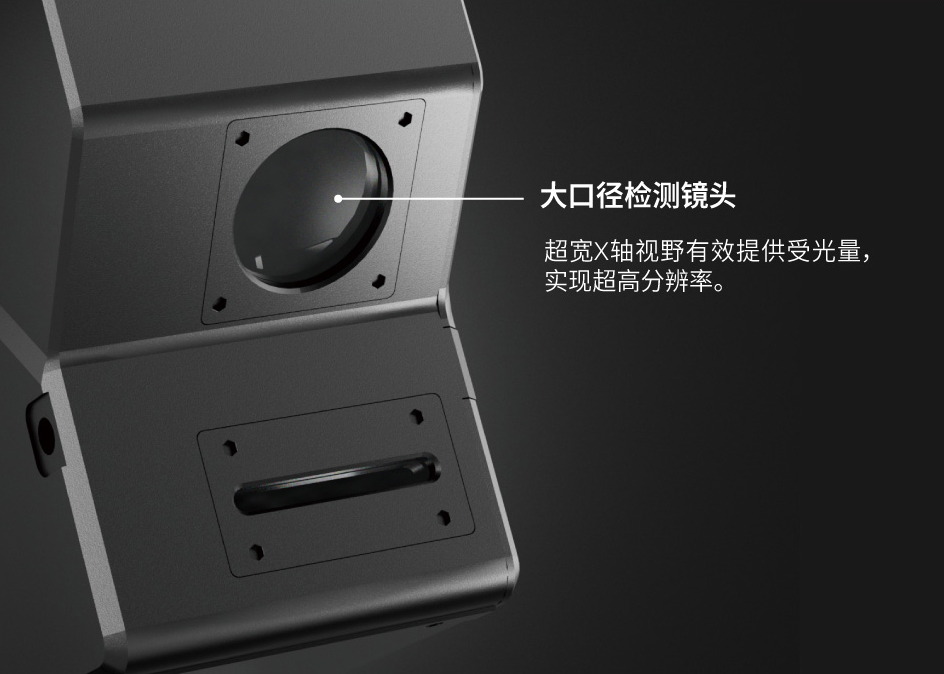

大口径检测镜头
超宽X轴视野，有效提供受光量，实现超高分辨率。
|
型号
|
GL-8020
|
GL-8040
|
GL-8060
|
GL-8080
|
GL-8200
|
GL-8400
|
GL-8900
|
||
|
基准距离
|
26.6mm
|
38mm
|
62mm
|
76.5mm
|
241mm
|
370mm
|
928mm
|
||
|
测量范围
|
Z轴（高度）
|
±3.2mm
（F.S.=6.4mm） |
±4.4mm
（F.S.=8.8mm） |
±11mm
（F.S.=22mm） |
±28.5mm
（F.S.=57mm） |
±63mm
（F.S.=116mm） |
-118/+350mm
（F.S.=225mm） |
±471mm
（F.S.=942mm） |
|
|
X轴（宽度）
|
近
|
12.5mm
|
15.3mm
|
29mm
|
64.5mm
|
89mm
|
175mm
|
294mm
|
|
|
基准距离
|
13mm
|
16mm
|
32mm
|
77mm
|
106mm
|
239mm
|
556mm
|
||
|
远
|
13mm
|
16.7mm
|
35mm
|
89mm
|
128mm
|
430mm
|
818mm
|
||
|
光源
|
光源
|
蓝色半导体激光
|
|||||||
|
波长
|
405nm（可见光）
|
||||||||
|
激光等级
|
2M类激光产品 ( IEC60825-1、FDA(CDRH) Part 1040.10)
|
||||||||
|
输出
|
安全模式：10mW；性能模式：75mW
|
||||||||
|
拍摄模式
|
2D模式+3D模式 | ||||||||
|
重复精度
|
Z轴（高度）
|
0.1μm
|
0.15μm
|
0.2μm
|
0.4μm
|
0.8μm
|
2μm
|
4μm
|
|
|
X轴（宽度）
|
0.1μm
|
0.15μm
|
0.3μm
|
0.6μm
|
2.5μm
|
4μm
|
10μm
|
||
|
直线性
|
Z轴（高度）
|
±0.05% of F.S.
（±0.01%） |
±0.04% of F.S.
（±0.008%） |
±0.03% of F.S.
（±0.006%） |
±0.03% of F.S.
（±0.006%） |
±0.04% of F.S.
（±0.008%） |
参考距离：±60mm
±0.025% of F.S. （±0.003%） 全部区域： ±0.035% of F.S. （±0.005%） |
Near~参考距离：
±0.015% of F.S. （±0.004%） 全部区域： ±0.05% of F.S. （±0.006%） |
|
|
轮廓数据间距
|
X轴（宽度）
|
3.5μm
（2.5~3.5μm） |
4.0μm
（3.7~4.2μm） |
8.5μm
（7~9μm） |
22μm
（15~22μm） |
32μm
（20~32μm） |
100μm
（40~100μm） |
200μm
（70~200μm） |
|
|
轮廓数据数量
|
4096点
|
||||||||
|
HDR（高动态范围）
|
支持原生单帧HDR / 多帧HDR合成
|
||||||||
|
温度特性
|
0.01% of F.S. /℃
|
||||||||
|
耐环境性
|
防护等级
|
IP67（IEC60529）
|
|||||||
|
环境光源
|
白炽灯：10000lx以下
|
||||||||
|
环境温度
|
0～+45℃
|
||||||||
|
环境湿度
|
85%RH以下（无结露）
|
||||||||
|
抗震
|
10～57Hz 双振幅1.5mm, X、Y、Z 各方向3小时
|
||||||||
|
抗冲击
|
15g / 6msec
|
||||||||
|
材质
|
铝
|
||||||||
